長管外壁清理機

所屬分類：煤機件拋噴丸噴漆塗裝生產線
點擊次數：
發布日期：2018/05/11
在線詢價

詳細介紹

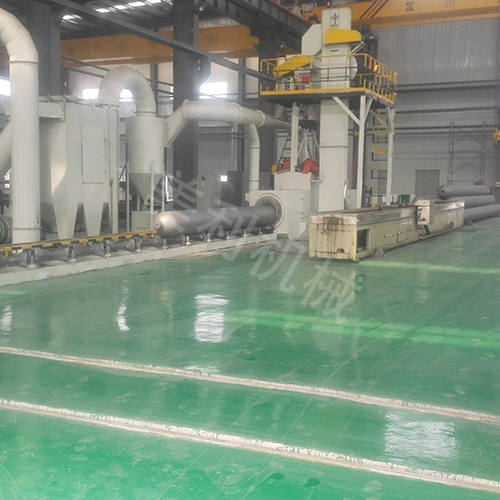

長管鋼瓶外壁拋丸清理機是我公司自主研發的一種專用拋丸清理設備。拋丸清理各種型號鋼瓶的專用設備。通過拋丸清理，不但可以去除工件表麵的油汙、鏽層、氧化皮等雜質，還可以消除工件的內部殘餘應力，提高工件的抗疲勞強度，達到規定的粗糙値與硬度，提高整個工件表麵及內在質量，提高工件的塗飾質量，並最終達到防腐、護瓶，延長鋼管使用壽命之目的。

該拋丸機具有下述特點：

1、設備輥道速度可調，工件邊行走邊自轉邊拋丸清理，確保工件完全拋丸清理

2、設備采用地坑設計，安裝與維修方便

3采用大拋丸量、高拋射速度的雙圓盤直線葉片拋丸器，顯著地提高了清理效率、可以獲得滿意的清理質量。

4、備有收丸料鬥收集由工件帶出、散落的彈丸

5、備有拋丸時間累積計時功能，以指導更換拋丸器葉片等耐磨件

6、模擬拋射圖（包括拋丸器型號、個數和空間布置位置的確定等）及拋丸機的全部圖紙均完全采用計算機輔助設計(CAD)繪製，拋丸器的選用及布置更為合理。提高了彈丸的利用率和勞動生產率，保證了清理效果，減小了對室體護板的磨損。

7、清理室內采用ZGMn13進行防護，護板采用特製螺母固定，更換簡單方便，使用壽命較長，是目前拋丸清理設備中最好的室體防護板。

8、彈丸控製係統采用我公司自主研發的氣控閥門控製，簡單可靠。

9、彈丸密封采用迷宮式，大大減少彈丸飛濺機率。

主要參數：

序號	項目	數量	指標
1.	工件尺寸		直徑：Φ406-720mm 長度：1500—12000mm
2.	清理要求		符合GB8923-88 A-B Sa2 1/2標準
3.	拋丸器	3（4）	型號： Q034 功率： 3×15 kW
4.	使用彈丸		Φ1.2～1.5
5.	彈丸加入量		～4t
6.	工件輸送速度		0.8～4m/min(變頻調速)
7.	鬥式提升機	1	提升量： 45 t/h 功率：4 kW
8.	螺旋輸送器	1	輸送量： 45 t/h 功率：2.2 kW
9.	分離器	1	分離量： 45t／h 分離區風速：4～5 m／s
10.	彈丸控製器	3	氣動閘閥最大流量：250 kg/min
11.	濾筒除塵器(旋風+除塵)	1	濾筒數量:16 主風機風量：11000m3/h 功率：11kW
12.	排塵濃度		≤100 mg/m3
13.	設備噪聲		≤85 dB
14.	總功率		～70kW
